CPU Anschlüsse

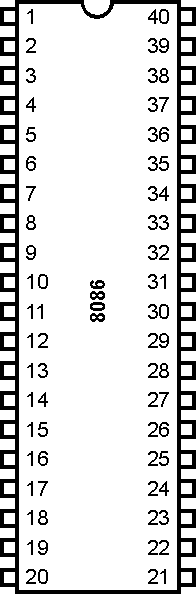

Der Mikroprozessoren ist ein elektronische Bausteine, das aus bis zu einigen hunderttausend Transistoren, Widerständen und Kondensatoren bestehen. Alle diese Bauelemente sind auf einer wenige Quadratmillimeter großen Halbleiterfläche aus einkristallinem Silizium, dem Chip, integriert. Der Chip ist zur Erhöhung der mechanischen Stabilität und zur Ableitung der entstehenden Wärme und zur Erleichterung der Verbindung mit anderen Bausteilen in einem Gehäuse aus Plastik oder Keramik untergebracht. Der Prozessoren sowie ihre Peripherie-Bausteine kommen in der Regel mit 40 Pins aus. Im Bild ist die Pinbelegung für ein DIP-Gehäuse mit 40 Pins gezeichnet. Pin 1 ist am Gehäuse meistens besonders gekennzeichnet.
| 40 pol DIP Gehäuse | Max Mode | Min Mode | |
| Masse |  |
+5V | |
| Adress/Data 14 | Adress/Data 15 | ||
| Adress/Data 13 | Adress/Data 16 | ||
| Adress/Data 12 | Adress/Data 17 | ||
| Adress/Data 11 | Adress/Data 18 | ||
| Adress/Data 10 | Adress/Data 19 | ||
| Adress/Data 9 | -Bus High Enable | ||
| Adress/Data 8 | Min/-Max | ||
| Adress/Data 7 | -Read | ||
| Adress/Data 6 | -Request 0 | Hold | |
| Adress/Data 5 | -Request 1 | Hold Acknowledge | |
| Adress/Data 4 | -Lock | -Write | |
| Adress/Data 3 | -Status 2 | Memeory/-IO | |
| Adress/Data 2 | -Status 1 | Data Transmit/-Receive | |
| Adress/Data 1 | -Status 0 | -Data Enable | |
| Adress/Data 0 | Queue Status 0 | Adress Latch Enable | |
| Nonmaskable Interrupt | Queue Status 1 | -Interrupt Acknowledge | |
| Interrupt Request | - Test | ||
| Clock | Ready | ||
| Masse | Reset |
Die Angaben für Min Mode beziehen sich auf Funktionen bei High-Pegel an Anschluss 33.
